超緊湊封裝高壓薄型DC-DC轉換器100至1000Vdc
發布時間：2018-12-05 11:17:55 瀏覽：2176
單輸出，高壓DC-DC轉換器系列SA采用超小型封裝單元。這些可靠的隔離器件具有高效率和出色的負載調節特性，可在-25°C至+ 70°C的溫度范圍內工作，無電氣降額和/或散熱。
特征
-
超小型表殼
-
帶中心抽頭的單輸出
-
隔離，未調節，3W輸出功率
-
1500Vdc輸入/輸出隔離
-
輸入過壓關斷
-
效率高：達到87％
-
嚴密負荷調節
-
低輸出紋波
-
高輸入/輸出隔離
-
內部過溫保護
-
寬工作溫度：-25°C至+ 70°C
-
提供插件和表面貼裝版本
|
選項可用：
-
擴展的工作溫度：-55°C至+ 85°C和其他軍事選項Per Mil.Std。883
-
穩定烘烤（在+ 125°C環境溫度下） - 方法1008
-
熱循環（-55°C至+ 125°C之間） - 方法1010條件B
-
高溫老化 - 方法1015
-
振動，沖擊，濕度和海拔高度
-
聯系工廠提交任何額外的審查要求：
|
應用
-
超聲波傳感器
-
雪崩光電二極管
-
電子束偏轉
-
光譜
|
-
光電倍增管
-
電容器充電
-
靜電透鏡
-
壓電設備
|
電氣特性（25 °C環境溫度，Vi，nom和Vout，最大值）
輸入電壓額定值（Vin，nom）： 5Vdc，12Vdc，24，Vdc，28Vdc
輸入電壓范圍：最小值。+/- 10％Vi，
輸入電壓超過電壓（OV SHDN）： 120％Vin，nom（典型值）
輸出電壓額定值（Vout，nom）： 100Vdc至1000Vdc，50 Vdc增量
輸出電壓公稱容差： +/- 3 ％Vo，滿載時的額定值
輸出功率：最大值。整個Vin范圍3W
OUTPUT RIPPLE： Max。2％Vout，nom
LINE REGULATION：無。Vout與Vin
LOAD EFFECT成正比： 6％Vout從無負載變?yōu)闈M負載（典型值）
效率： 83％（典型值）
轉換器頻率： 250kHz至500kHz
SHDN引腳電流/關斷電壓： Vshdn <0.4V; Ishdn> 0.5mA（吸收能力）
溫度過低： 125 °C內部溫度
輸出溫度系數： 0.05％Vout，nom / °C（典型值）
隔離特征
輸入/輸出隔離： 1500Vdc
隔離電阻： 100Mohm（最小值）
環境特征
工作溫度： -25 °C至+ 70 °C
存儲溫度： -55 °C至+ 125 °C
機械尺寸
尺寸（英寸）：
插件：0.75 “x 0.55”x 0.40“（寬x深x高）
表面貼裝：0.75”x 0.55“x 0.45”（寬x深x高）
重量： 6克（典型）
案例：熱固性塑料
包裝：環氧樹脂封裝

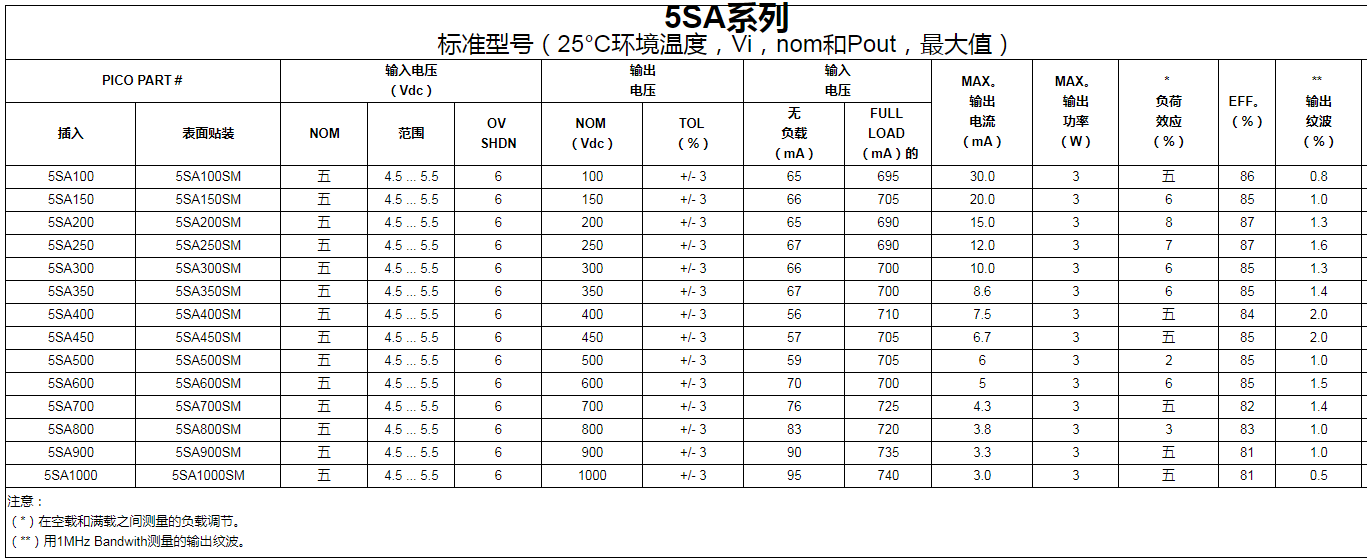

型號以及參數
由于篇幅有限，更多的超小型高壓隔離式DC-DC轉換器參數型號以及技術支持，請點擊右側客服聯系我們！！！
