Cyntec電源模塊散熱的方法
發布時間：2020-02-20 14:14:01 瀏覽：2303

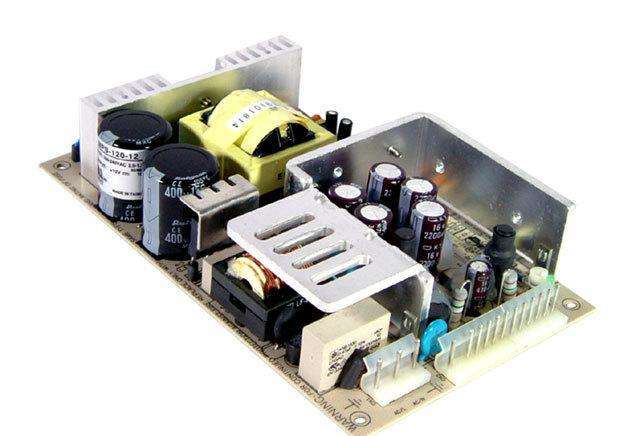

Cyntec電源模塊將熱能從高溫區轉移到低溫區有三種基本途徑：輻射、傳導和對流。
輻射：兩個不同溫度物體之間的電磁熱傳遞。
傳導：熱經過固體介質的傳遞。
對流：經過流體介質的傳熱&40；空氣&41。
在各種實際運用中，三種傳熱方法都有不同的效果。在大多數運用中，對流是最重要的傳熱方法。假如再加上別的兩種散熱方法，效果會更好。但是，在某些情況下，這兩種方法也或許發作負面影響。因此，在規劃一個杰出的散熱系統時，應仔細考慮這三種傳熱形式。
1、傳導散熱
在許多運用中，Cyntec電源模塊基板上的熱量要經導熱元件傳導到較遠的散熱面上。這樣，Cyntec電源模塊基板的溫度將等于散熱面的溫度、導熱元件的溫升及兩接觸面的溫升之和。導熱元件的熱阻與其長度L成正比，與其截面積及導熱率反比，選用恰當?shù)牟牧虾徒孛娣e，也可以減小導熱元件的熱阻。在裝置空間和本錢都答應的條件下，應選用熱阻值最小的散熱器。應當記住，Cyntec電源模塊基板溫度稍微下降一點，平均無故障時刻(MTBF)就會明顯提高。
散熱片的制作材料是影響效能的重要要素，選擇時有必要加以留心。在大部分運用中，Cyntec電源模塊發作的熱量將從基板傳導到散熱器或?qū)嵩?。但是?/span>Cyntec電源模塊基板和導熱元件之間的接觸面大將發作溫度差，這種溫度差有必要加以操控，熱阻串聯在散熱回路中，基板的溫度應為接觸面的溫升和導熱元件的溫度之和。假如不加操控，接觸面的溫升會特別明顯的。接觸面的面積應盡或許大一些，而且接觸面的平滑度應當在5密耳(0.005英寸)以內。為了消除外表的高低不平，在接觸面上應填充導熱膠或?qū)釅|。)采納恰當?shù)姆椒ê螅佑|面的熱阻可降到0.1℃/W以下。只要下降散熱熱阻(RTH)或下降功耗(Ploss)才干下降溫升，添加TAmax，電源的最大輸出功率跟運用環境溫度有關，影響參數包含損耗功率Ploss、熱阻RTH和最高電源殼溫TC.功率高和散熱較佳的電源溫升會較低。在標稱功率輸出時，它們的可用溫度會有余量。功率較低或散熱較差的電源的溫升會較高。它們需求風冷或降額運用。
2、輻射散熱
當兩個不同溫度的介面相對時，將發作熱量的接連輻射傳遞。輻射對單個物體溫度的終究影響決定于許多要素：各部件的溫度差、有關部件的方位、部件外表的光潔度以及彼此的距離等。因?yàn)楹茈y把這些要素量化，加上周圍環境自身的輻射式能量交換的影響，因此核算輻射對溫度的影響很復雜，而且很難準確。
電源變換器模塊實際運用中，不或許單依靠輻射式散熱作為轉換器的冷卻方法。在大部分情況下，輻射只能散去總熱量的10%或以下，因此，輻射散熱一般只能作為首要散熱方法以外的一種輔佐手法，而且熱規劃時一般也不考慮它對)Cyntec電源模塊溫度的影響。在實際運用中，一般變換器模塊的溫度都高于環境溫度，因此，輻射能量傳遞有助于散熱。但是，在某些情況下，模塊附近一些熱源(功率器件板，大功率電阻等)的溫度比)Cyntec電源模塊的溫度更高，這些物體的熱輻射將反而會使模塊的溫度升高。
在散熱規劃中，應根據熱輻射或許發作的影響，合理安排變換器模塊周圍元件的相對方位。當發熱元件接近變換器模塊時，為了削弱輻射的加熱效應，在模塊和發熱元件之間應刺進隔熱板細薄的鰭片。
3、對流散熱
對流散熱是愛浦電源變換器常用的散熱方法，對流一般分為天然對流和強制對流兩種。熱量從發熱物體外表傳遞到溫度較低的周圍中止的空氣中，稱為天然對流;熱量從發熱物體外表傳遞到活動的空氣中，稱為強制對流。
天然對流的長處是容易施行、不需求電扇、本錢較低、而且散熱的可靠性很高。但是，與強制對流相比，為了到達相同的基板溫度，所需散熱器的體積較大。
天然對流散熱器規劃還應留心以下幾點：
一般散熱器都只給出垂直散熱片的參數。水平散熱片散熱效果較差。假如須水平裝置，應當恰當?shù)靥砑由崞鞯拿娣e，也可采用強制對流散熱。
