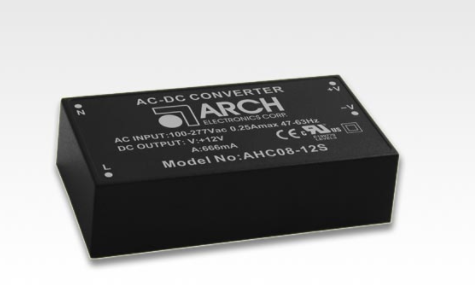

ARCH交直流電源模塊AHC08系列

發布時間：2022-03-03 17:33:05 瀏覽：1620

AC/DC電源模塊可以將AC轉換為DC，其功率流方向可以是雙向的。從電源到負載的功率流稱為“整流”，從負載回到電源的功率流稱為“有源逆變器”。在AC/DC電源模塊的轉換過程中，必須對其進行整流和濾波，因此需要相對較大的濾波電容。此外，由于內部高頻、高壓、大電流開關的作用，電磁兼容問題更難解決，這對內部高密度安裝電路的設計提出了更高的要求。同樣，高壓大電流開關增加了電源的工作損耗，限制了交直流電源模塊的模塊化進程，因此，必須采用電源系統的優化設計方法，使其工作效率達到一定的滿意程度。它必須與直流電源設備區分開來。AC/DC電源模塊不等同于DC電源。

特征

適用于PCB安裝使用的開關電源模塊

全封裝形式塑料外殼

通用型輸入范圍90-305VAC，47-440Hz

超緊湊規格尺寸：2.055x1.055x0.75英寸

單輸出和雙輸出

穩壓輸出

低紋波和噪聲

最大空載功率<0.3W

隔離等級II

CE和UL安全認證

3年產品保修

ARCH為臺灣知名電源模塊產品制造商，ARCH主要提供大功率AC-DC和DC-DC電源模塊產品，常見于系統前端，目前ARCH電源模塊客戶群覆蓋顯示屏、儀表、醫療、工業自動化、醫療、軌道交通等，ARCH電源模塊產品特色以大功率-小體積為特征。

深圳市立維創展科技授權代理ARCH電源模塊產品，提供高效率，高品質與小尺寸特性的產品滿足市場趨勢和需求，并提供技術支持服務，歡迎咨詢。

詳情了解ARCH電源模塊請點擊：http://www.ckk6s.cn/brand/38.html

輸入規格/輸入規格
電壓	90~305 VAC 或 120~430 VDC
頻率	47-440赫茲

輸出規格/輸出規格
力量	8	（最大限度。）
電壓	3.3, 3.8, 5, 8, 9, 12, 14, 15, 24 --------------------------------- 5/3.3、8/5、12/5
電壓精度（滿載和標稱輸入電壓）	單：±2% --------------------------------- 5S3.3S:Vo:±2% / Vr: ±15% -------------------------------- 其他：Vo:±2% / Vr:±5%
最小負載（滿載）	單人：0% --------------------------------- 雙人：25%
線路調節 （LL 到 HL 滿載）	單：±0.2% --------------------------------- 雙：Vo：±0.2% / Vr：±3 %	（典型）
負載調節 （平衡）	3.3S~9S:±1% --------------------------------- 12S~24S:±0.5% -- ------------------------------------------- 雙：Vo:±0.5% / Vr:±5%	（典型）
波紋	24S:<150mV (Vp-p) --------------------------------- 其他:<100mV (Vp-p ) )	（最大限度。）
噪音	24S:<200mV (Vp-p) --------------------------------- 其他:<150mV (Vp-p ) )	（最大限度。）
短路保護	打嗝模式，無限期（自動恢復）

環境規格/環境規格
工作溫度	-40 °C 至 +70 °C
貯存溫度	-40 °C 至 +85 °C
溫度系數	±0.02% / °C
濕度	95% 相對濕度

安全與 EMC
隔離電壓（輸入到輸出）	3000 伏交流電
機構批準	UL 60950-1，CAN/CSA C22.2 No. 60950-1-07
EMI （傳導和輻射發射）	EN 55032 B 類
EMS （抗噪）	EN 55024

其他 / 其他
尺寸（公差±0.5mm）	52.2 x 26.8 x 19.0 毫米 2.055 x 1.055 x 0.75 英寸
重量	35 克
案例材料	玻璃纖維塑料樹脂（可燃性達到 UL 94V-0）
冷卻方式	自由空氣對流
