?AVP和AVN系列插入式 DC-DC 轉換器PICO
發布時間：2022-11-03 16:50:41 瀏覽：980
PICO的AVP/AVN系列插入式非穩壓高壓系列DC-DC轉換器的電源電壓高至10,000VDC，使用超小型封裝生產制造。有50可選擇不同標準產品型號。PICO的AVP/AVN系列插入式非穩壓高壓系列DC-DC轉換器須在-25oC至70oC在環境溫度內工作，無熱管散熱器或電氣調額。針對國防軍事應用，環境溫度范圍為-55oC至85oC。還提供了滿足MIL-STD-883可選擇環境篩選包。
特征
電源電壓：6,000VDC至10,000VDC
在70o環境溫度下輸出1.25瓦
超小型規格尺寸0.500"高，5.0克重量，0.25立方英寸體積
5個輸入電壓范圍5、12、15、24和28VDC
變壓器隔離設計
提供MIL-STD883選擇
不需要熱管散熱器或電氣調額
典型特征：
試驗條件：除非另有說明，否則25oC環境和標稱值輸入電壓。
線路調整：輸出與輸入正相關。
輸入電壓范圍：±10%所有的產品型號
滿載額定電源電壓容差。輸入：±3%
請始終將負載控制在最少10%。
轉換器工作頻率：20-40KHz
輸出溫度系數：所有的產品型號均為0.05%/oC
環境溫度：-25oC至+70oC環境溫度。不需要熱管散熱器。
儲存溫度：-55oC至+125oC

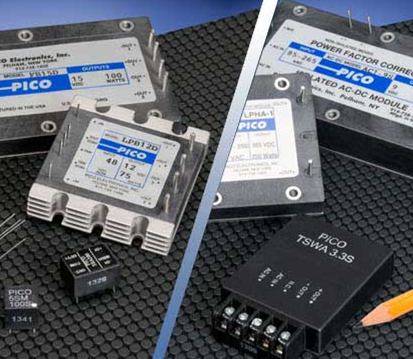

深圳市立維創展科技是PICO公司的分銷商。提供進口PICO電源模塊、軍用電源模塊、高壓電源模塊、小型變壓器、MIL-PRF-21038/27規格變壓器、脈沖變壓器、400 MHz電力變壓器、MIL-STD-1553接口變壓器、音頻變壓器、功率電感、微型功率電感、EMI電感、薄DC-直流電源模塊、軍用DC-DC電源模塊、磚塊DC-DC電源模塊、高壓DC-DC、AC-DC電源模塊、開關直流電源模塊、隔離電源模塊、航空電源模塊等功能電源模塊和功率轉換器。原裝產品進口，質量保證，歡迎咨詢。
詳情了解PICO電源模塊請點擊：http://www.ckk6s.cn/brand/15.html
SERIES AVP - 單路輸出
公共接地正輸出
用于連接輸入和輸出接地且需要正輸出電壓時使用 |
PICO
插件
部件 | 輸入
電壓
(V DC) | 輸出
電壓
(V DC) |
最大
負載
電流
(mA)
| 最大限度
輸出功率
（W） | Eff.@滿載
典型值
(%) | 輸入電流
滿載典型值
(mA) | 輸出電壓
紋波@滿載 ( Vp -p max) | 滿載輸出
電壓公差
(±%) |
5AVP6K
5AVP7K
5AVP8K
5AVP9K
5AVP10K | 5
5
5
5
5 | +6000
+7000
+8000
+9000
+10000 | 0.208
0.179
0.156
0.139
0.125 | 1.25
1.25
1.25
1.25
1.25 | 74
74
73
72
70 | 338
338
342
347
357 | 150
150
160
180
200 | 3
3
3
3
3 |
12AVP6K
12AVP7K
12AVP8K
12AVP9K
12AVP10K | 12
12
12
12
12 | +6000
+7000
+8000
+9000
+10000 | 0.208
0.179
0.156
0.139
0.125 | 1.25
1.25
1.25
1.25
1.25 | 77
76
76
75
74 | 135
137
137
139
141 | 150
150
150
180
200 | 3
3
3
3
3 |
15AVP6K
15AVP7K
15AVP8K
15AVP9K
15AVP10K | 15
15
15
15
15 | +6000
+7000
+8000
+9000
+10000 | 0.208
0.179
0.156
0.139
0.125 | 1.25
1.25
1.25
1.25
1.25 | 76
75
74
73
73 | 110
111
113
114
114 | 150
150
160
180
200 | 3
3
3
3
3 |
24AVP6K
24AVP7K
24AVP8K
24AVP9K
24AVP10K | 24
24
24
24
24 | +6000
+7000
+8000
+9000
+10000 | 0.208
0.179
0.156
0.139
0.125 | 1.25
1.25
1.25
1.25
1.25 | 76
76
76
76
75 | 69
69
69
69
70 | 150
150
160
180
200 | 3
3
3
3
3 |
28AVP6K
28AVP7K
28AVP8K
28AVP9K
28AVP10K | 28
28
28
28
28 | +6000
+7000
+8000
+9000
+10000 | 0.208
0.179
0.156
0.139
0.125 | 1.25
1.25
1.25
1.25
1.25 | 75
75
75
75
75 | 60
60
60
60
60 | 150
150
160
180
200 | 3
3
3
3
3 |
AVN 系列 - 單路輸出共地
負輸出
用于連接輸入和輸出地且需要負輸出電壓的情況 |
PICO
插件
部件 | 輸入
電壓
(V DC) | 輸出
電壓
(V DC) |
最大
負載
電流
(mA)
| 最大限度
輸出功率
（W） | Eff.@滿載
典型值
(%) | 輸入電流
滿載典型值
(mA) | 輸出電壓
紋波@滿載 ( Vp -p max) | 滿載輸出
電壓公差
(±%) |
5AVN6K
5AVN7K
5AVN8K
5AVN9K
5AVN10K | 5
5
5
5
5 | -6000
-7000
-8000
-9000
-10000 | 0.208
0.179
0.156
0.139
0.125 | 1.25
1.25
1.25
1.25
1.25 | 74
74
73
72
70 | 338
338
342
347
357 | 150
150
160
180
200 | 3
3
3
3
3 |
12AVN6K
12AVN7K
12AVN8K
12AVN9K
12AVN10K | 12
12
12
12
12 | -6000
-7000
-8000
-9000
-10000 | 0.208
0.179
0.156
0.139
0.125 | 1.25
1.25
1.25
1.25
1.25 | 77
76
76
75
74 | 135
137
137
139
141 | 150
150
160
180
200 | 3
3
3
3
3 |
15AVN6K
15AVN7K
15AVN8K
15AVN9K
15AVN10K | 15
15
15
15
15 | -6000
-7000
-8000
-9000
-10000 | 0.208
0.179
0.156
0.139
0.125 | 1.25
1.25
1.25
1.25
1.25 | 76
75
74
73
73 | 110
110
113
114
114 | 150
150
160
180
200 | 3
3
3
3
3 |
24AVN6K
24AVN7K
24AVN8K
24AVN9K
24AVN10K | 24
24
24
24
24 | -6000
-7000
-8000
-9000
-10000 | 0.208
0.179
0.156
0.139
0.125 | 1.25
1.25
1.25
1.25
1.25 | 76
76
76
76
75 | 69
69
69
69
70 | 150
150
160
180
200 | 3
3
3
3
3 |
28AVN6K
28AVN7K
28AVN8K
28AVN9K
28AVN10K | 28
28
28
28
28 | -6000
-7000
-8000
-9000
-10000 | 0.208
0.179
0.156
0.139
0.125 | 1.25
1.25
1.25
1.25
1.25 | 75
75
75
75
75 | 60
60
60
60
60 | 150
150
160
180
200 | 3
3
3
3
3 |
