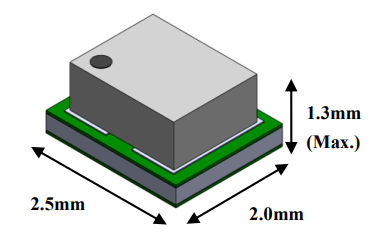

?MUN3CAD03-JB輸入輸出與熱注意事項
發布時間:2023-11-21 17:04:44 瀏覽:5396
某些應用和/或者安全機制可能需要在功率轉換部件的輸入端提供保險絲。當可能出現連續輸入電壓反向而沒有電流限制時,也應使用保險絲。為了最大程度的安全,建議在未接地的輸入電源線上安裝一個快速保險絲。安裝人員必須遵守所有相關的安全標準和法規。
輸入篩選:
MUN3CAD03-JB應接低交流阻抗高電感的電源,其中線路電感會影響MUN3CAD03-JB的穩定性。輸入電容必須盡可能靠近MUN3CAD03-JB輸入引腳將輸入紋波電壓降至最低,并確保MUN3CAD03-JB的穩定性。
輸出過濾:
為了降低輸出紋波并改善階躍負載變化時的動態響應,必須在輸出端連接一個額外的電容。建議使用低ESR聚合物和陶瓷電容器來改進MUN3CAD03-JB的輸出紋波和動態響應。
熱注意事項:
所有熱測試條件均符合JEDECEIJ/JESD51標準。因此,測試板的尺寸為30mm×30mm×1.6mm,共4層。然后,在0LFM的條件下,用安裝在有效熱導率測試板上的組件測量Rth(jchoke-a)。MUN3CAD03-JB設計用于外殼溫度低于125°C時,不考慮輸出電流、輸入/輸出電壓或環境溫度如何變化。
