XC9247系列降壓DC/DC轉換器TOREX
發布時間:2024-01-24 17:13:11 瀏覽:878
TOREX電源XC9247系列降壓DC/DC轉換器有內嵌運行在16V降壓N-溝道驅動晶體管。輸出電流高至1.0A高效穩壓電源。負載電容(CL)能夠使用陶瓷電容等低ESR電容。
XC9247系列降壓DC/DC轉換器具備內嵌1.0V基準電壓源,輸出電壓可通過外部電阻值隨意設置。因?yàn)殚_關頻率高至1.2MHz,能夠?qū)崿F(xiàn)外部器件的小型化。XC9247系列降壓DC/DC轉換器內部設置成1.5ms(TYP)軟啟動時間,然后再用EN/SS接插件連接的電阻和容量可以隨意設置,比內部軟啟動時間較長。
XC9247系列降壓DC/DC轉換器具備內嵌UVLO功能性,能夠在測試電壓低于時停止驅動晶體管。短路保護內嵌限流電源電路超溫關機電路和短路保護電源電路。

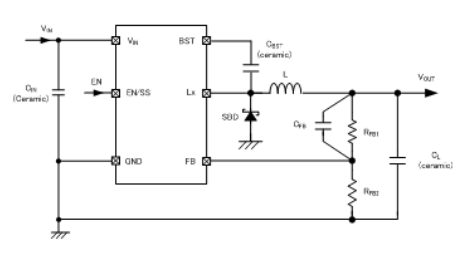

特征
輸入電壓范圍:4.5V~16V(隨產品不同,VIN范圍也有所不同)
輸出電壓范圍:1.2V~5.6V(VFB=1.0V)(隨產品不同,VOUT范圍也有所不同)
輸出電流:1A(VIN≧6V and VOUT/VIN≦50%);1A(VIN<6V and VOUT/VIN≦40%);
工作效率:90%(VIN=12V,VOUT=5V,IOUT=200mA)
頻率范圍:1.2MHz
最大pwm占空比:80%
帶軟啟動:內部設置1.5ms;外部設置:適用于外置RC隨意地設置;
控制方式:PWM/PFM自動調整控制
短路保護:電流限制(積分閂鎖方式);超溫關斷;短路保護;
UVLO:4.15V,5.65V,7.65V
輸出電容:陶瓷電容
溫度范圍:-40℃~+85℃
適應環保規定:與EU RoHS規格對應、無鉛化
型號 | UVLO解除電壓 | 工作頻率 | 封裝 |
XC9247B42CER-G | 4.15V | 1.2MHz | USP-6C |
XC9247B42CMR-G | 4.15V | 1.2MHz | SOT-26W |
XC9247B65CER-G | 5.65V | 1.2MHz | USP-6C |
XC9247B65CMR-G | 5.65V | 1.2MHz | SOT-26W |
XC9247B75CER-G | 7.65V | 1.2MHz | USP-6C |
XC9247B75CMR-G | 7.65V | 1.2MHz | SOT-26W |
