LTM4712 μModule穩壓器ADI-LINEAR
發布時間:2024-03-26 09:12:17 瀏覽:818

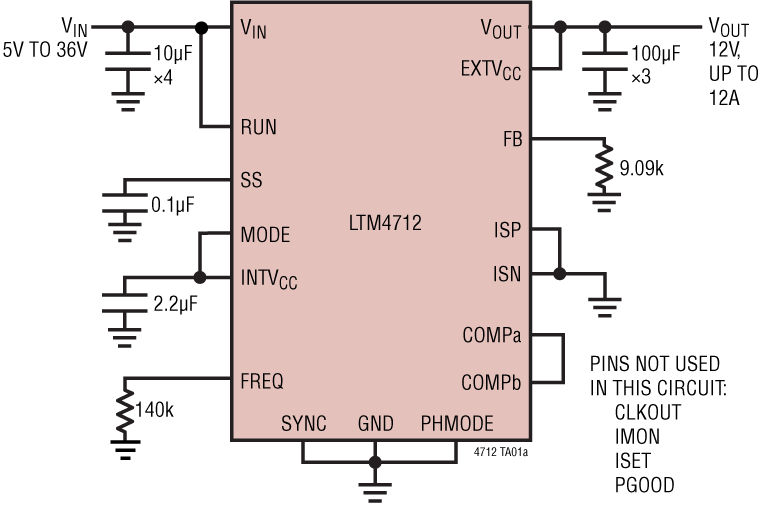

Linear LTM4712是一款高效率的降壓-升壓μModule?穩壓器,其封裝集成了開關控制器、電源開關、電感及支持元件,設計簡化至極,僅需少量外部元件,包括用于頻率和輸出電壓設置的電阻,以及輸入和輸出電容,同時還配備了一個用于調節輸入或輸出平均電流的檢測電阻。這款器件可在5V至36V的寬輸入電壓范圍內穩定工作,且輸出電壓可在1V至36V之間靈活調節。
LTM4712支持可選的強制連續模式(FCM)與跳脈沖工作模式(PSM),其電流模式控制機制確保了線路和負載變化時能快速響應,且不影響穩定性。SYNC輸入和CLKOUT輸出設計讓同步變得輕而易舉,更支持高功率應用的多相并聯操作。
該器件采用緊湊的16mm × 16mm × 8.34mm球柵陣列(BGA)封裝,完美適應標準表面貼裝設備的自動化裝配。此外,LTM4712完全符合RoHS標準,環保無憂。
其主要特性包括:
完整的降壓-升壓開關模式電源,輸出電壓可高于、等于或低于輸入電壓。
寬輸入電壓范圍(5V至36V)和寬輸出電壓范圍(1V至36V)。
高達12A的輸出電流(降壓和降壓-升壓模式下),在12VIN和24VOUT條件下可達6A。
高達98%的效率。
峰值電流模式控制,可調整輸入或輸出平均限流值。
輸入或輸出電流監控及電源良好輸出信號。
可并聯使用,增加輸出電流能力。
可鎖相固定頻率,范圍在100kHz至600kHz之間。
提供強制連續/跳脈沖兩種工作模式選擇。
關斷期間,VOUT與VIN完全斷開。
LTM4712因其出色的性能和靈活的應用特性,在電信、服務器和網絡設備,工業控制,以及大功率電池供電設備等領域有著廣泛的應用前景。
深圳市立維創展科技是ADI \ Linear 的代理商,以代理分銷庫存現貨ADI \ Linear為產品優勢,可提供當日發貨服務,歡迎咨詢。
