?MQC100 系列AC-DC ITE電源模塊ARCH

發布時間：2025-05-19 16:25:44 瀏覽：531

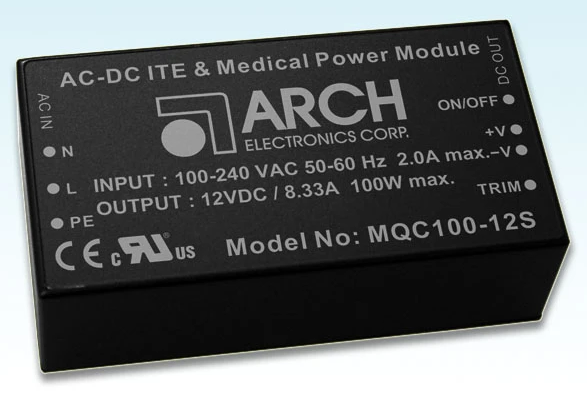

MQC100系列電源模塊是一款由Arch Electronics生產的100W AC-DC電源模塊，專為工業、醫療及高可靠性應用場景設計的AC/DC電源模塊，MQC100系列電源模塊采用先進的數字控制技術和高效的功率轉換拓撲結構，具有高功率密度、高可靠性和智能化管理等特點。

技術參數

輸入電壓范圍：90–264VAC，適用于全球通用的VAC壓范圍。

輸入頻率：47-63Hz。

輸出電壓：提供12V、24V和48V等多種輸出電壓選項。

輸出功率：最大輸出功率為100W。

效率：最高可達93.5%，具有較高的能量轉換效率。

絕緣等級：輸出與輸入之間具有2MOPP絕緣，絕緣電壓為4000VAC。

保護功能：具備過功率保護、過電壓保護、過溫保護和短路保護，保護級別包括連續自動恢復和瞬時高電流鎖定。

工作溫度范圍：-30℃至+70℃。

存儲溫度范圍：-30℃至+85℃。

濕度：95% RH。

MTBF：平均無故障時間超過250,000小時。

尺寸： 4.3“ x 2.3” x 1.38“

主要特點

可安裝PCB的開關電源模塊

4000交流輸入到輸出2MOPP絕緣

自由空氣對流冷卻

效率高達93.5%

P.F.C.功能>0.9

<0.5W空載輸入功率

保護：過載/過壓/過溫/短路

I類（帶PE）和II類（無PE）配置的電磁干擾

考慮適當?shù)南到y(tǒng)因素，適合高爐應用

UL/IEC/EN 60601 3.1版和UL/IEC/EN 60950 AM2安全認證

應用場景

醫療設備：適用于醫療級設備，符合UL/IEC/EN 60601-3.1等醫療安全標準。

工業自動化：可用于工業控制設備，提供穩定的電源供應。

通信設備：適用于需要高可靠性和寬輸入電壓范圍的通信系統。

其他電子設備：如測試儀器、LED照明等，適合需要高效率和高可靠性的應用場景。

深圳市立維創展科技授權代理ARCH電源模塊產品，提供高效率，高品質與小尺寸特性的產品滿足市場趨勢和需求，并提供技術支持服務，歡迎咨詢。

MQC100系列電源模塊

型號	MQC100-12S	MQC100-24S	MQC100-48S
最大輸出功率（W）	100 W
輸入
電壓	90-264 VAC
頻率（Hz）	47-63 Hz
滿載電流	最大< 2.0 安（115 VVAC）/最大< 1.0 安（230 VVAC）
浪涌電流（<2毫秒）	最大< 45 安（115 VVAC）/最大< 90 安（230 VVAC）
漏電流	最大< 0.1毫安/264 VVAC（接觸電流）
功率因數	滿載時功率因數>0.9
輸出
VAC壓	12V	24V	48V
電壓精度	±2%
最大電流（安）	8.33	4.2	2.1
線性調整率	±1%
負載調整率（0-100%）	±1%
最小負載	0%
最大電容性負載	6000μF	2000μF	330μF
紋波與噪聲（最大）	1% 輸出電壓
效率（230VVAC）	92.5%	93%	93.5%
保持時間（115 VAC）	最小10 毫秒
保護
過功率保護	自動恢復，打嗝模式
過電壓保護	自動恢復
過溫保護	自動恢復
短路保護	保護級別1（標稱）：連續，自動恢復保護級別2（瞬態大電流）：鎖存
隔離
輸入-輸出	4000VAC或5656VVAC
輸入-保護地	2000VAC或2828VVAC
輸出-保護地	1500VAC或2121VVAC
環境
工作溫度	-30°C至+70°C（帶降額）
存儲溫度	-30°C至+85°C
溫度系數	±0.05%/°C
運行海拔	5000米
濕度	95% 相對濕度
平均無故障時間	在25°C下>250,000 小時（MIL-HDBK-217F，通知1）
大氣壓力	56 千帕至106 千帕
振動	IEC60068-2-6（10~500Hz，2G 10分鐘/1周期，沿X、Y、Z軸各60分鐘）
沖擊	IEC60068-2-27
