LMZM33606降壓模塊（集成電感）

發布時間：2022-04-13 16:58:35 瀏覽：1320

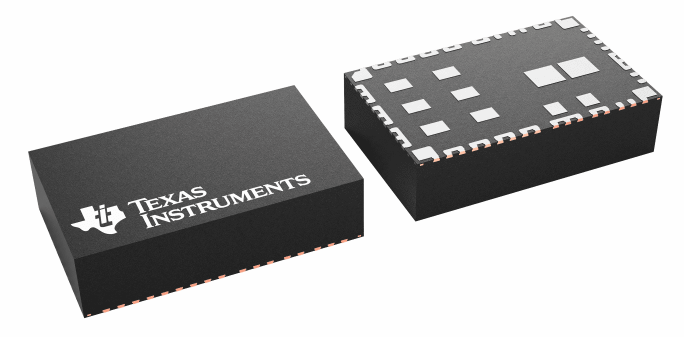

LMZM33606電源模塊是款易于應用的集成電源解決方案。它將6ADC/DC轉換器與功率MOSFET、屏蔽電感和多個無源元件集成在一個低厚度封裝中。LMZM33606只需要四個外部元器件，在設計過程中清除了環路補償和電感元件選擇過程。LMZM33606選用16mm×10mm×4mm、41針QFN封裝，易于焊接到印刷電路板上，可實現緊湊型的低厚度負載點設計。LMZM33606的整套作用包括正常功率指示、可調式軟啟動、跟蹤、同步、可編程UVLO、預偏置啟動、可選自動或FPWM模式及其過電流和超溫保護。LMZM33606可配置為逆變應用的負輸出電壓。

特性

?較小的總體解決方案尺寸：<250mm2

–需要的外部組件數低至4個

–16mm×10mm×4mmQFN封裝

?支持5V、12V、24V、28V輸入電源軌

–1V至20V輸出電壓范圍

–引腳與4ALMZM33604兼容

?符合EN55011輻射發射標準

?可配置為負輸出電壓

?用來實現設計靈活性的可調節作用

–開關頻率（350kHz至2.2MHz）

–可與外部時鐘保持同步

–可選自動模式或FPWM模式

–自動：提升輕負載下的效率

–FPWM：在整個負載上具備固定頻率

–可調式軟啟動和跟蹤輸入

–精密使能作用，用來對系統UVLO進行編程

?保護特性

–間斷模式電流限制

–超溫保護

–電源正常輸出

?可在極端環境中運行

–在85°C且無氣流的情況下具備高達50W的輸出功率

–工作結溫范圍：–40°C至+125°C

–工作環境溫度范圍：–40°C至+105°C

–通過了Mil-STD-883D沖擊和振動測試

應用

?工業生產、醫療設備和檢測設備

?通用寬輸入電壓穩壓

?反相輸出應用

由于TI的大面積缺料情況，很多客戶面臨超高價調貨的情況，甚至于渠道貿易商價格超過50倍正常行情。

而知名電源制造商臺達旗下Cyntec產品，早已推出uPOL 電源模塊產品原位替代，例如：MUN12AD03-SEC，MUN3CAD03-SE，完美解決TI缺貨，大量現貨供應。

深圳市立維創展科技授權代理Cyntec全線產品，致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝進口，質量保證，并為中國大陸市場提供技術支持，歡迎咨詢。
