?MPN541382-PV電源模塊替代VTM48EF040T050B0R

發布時間：2024-01-03 16:57:42     瀏覽：6341

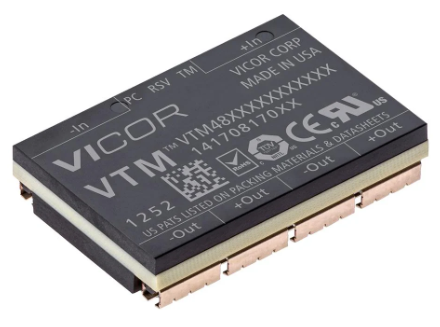

VTM48EF040T050B0R雙向電流倍增器是一種正弦幅度轉換器（SAC?)從26到55VDC主電源或2.2至4.6VDC輔助電源向負載供電。VTM48EF040T050B0R雙向正弦振幅轉換器，帶1個/12來隔離和轉換電壓。SAC提供的低交流阻抗超過了大多數下游調節器的帶寬。因此，它用于降壓轉換；通常，負載處的電容可以位于正弦幅度轉換器的源處，以實現電容器尺寸的減小。因為VTM48EF040T050B0R的k系數是1，/12，因此在源極位于原邊的應用中，原邊的電容值可以降低144倍，從而節省電路板面積、材料和總系統成本。

VTM48EF040T050B0R采用VI芯片封裝，兼容標準取放和表貼組裝工藝。由于較大的熱接口面積和出色的導熱性，共模VI芯片封裝提供了增強的熱管理。與傳統方法相比，VTM48EF040T050B0R的高轉換效率提高了整個系統的效率，降低了運行成本。

VTM48EF040T050B0R可以利用因數分解電源架構，通過降低轉換和分配損耗以及促進負載轉換的高密度點來提供效率和尺寸優勢。


性能和優勢

?48VDC至4VDC50A雙向電流倍增器

?能夠為連接上一次側或二次側的負載供電

?高效率（>94%）能降低系統功能損耗

?高密度（170A/in3）

?“全芯片”VIChip?封裝實現與系統板的表面貼裝、低阻抗互連

?包括針對下列情形的內置保護裝置：

n過壓鎖定

n過電流保護

n短路保護

n溫度保護

?提供啟動/禁用操控、內部溫度檢測

?ZVS/ZCS諧振正弦波幅轉換器拓撲

?在典型應用中，滿載時溫度升高低于50oC

VTM48EF040T050B0R電源模塊推薦用作空間緊湊產品，能夠提供大電流高功率但由于VTM48EF040T050B0R停售，市場只能選擇替換型號。

市場推薦的臺達旗下Cyntec的MPN541382-PV，Mblock功率模塊的產品，可實現正負2的連接方式，提供高至1000w的負載功率，而封裝體積僅有2.8*17.3*7.7mm。

Cnytec成立于1991年，以技術創新為主、生產銷售高精度和高密度模塊、傳感器和應用領域功能設計。產品主要包括集成電感、功率模塊和高精度電阻。廣泛用于移動終端、通信基站、機械設備等。
