?XC9246系列降壓DC/DC轉換器TOREX
發布時間:2024-01-05 16:58:36 瀏覽:5352
TOREX電源XC9246系列降壓DC/DC轉換器是內嵌的N-端面驅動晶體管,工作于16V的降壓DC/DC轉換器IC。實現了輸出電流直至1.0A為止高效率穩定電源。負載電容(CL)能夠應用陶瓷電容等低ESR電容。
XC9246系列降壓DC/DC轉換器內嵌的1.0V的基準電壓源,能夠通過外部電阻值任意地設置輸出電壓。因此開關頻率高至1.2MHz,能夠?qū)崿F(xiàn)外接元器件的小型化。XC9246系列降壓DC/DC轉換器在內部設置了1.5ms(TYP)的軟啟動時期,從而通過與EN/SS接插件相連接的電阻和容量,能夠任意設置比內部軟啟動超長的時期。
XC9246系列降壓DC/DC轉換器內嵌的UVLO功能,在測試電壓以下時,能夠強制性地停止驅動晶體管工作。短路保護中內嵌的限制電流電路,超溫停機電路,短路保護電路。

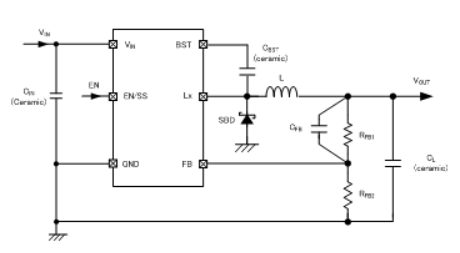

特征
輸入電壓范圍:4.5V~16V
輸出電壓范圍:1.2V~5.6V(VFB=1.0V)
輸出電流:
1A(VIN≧6VandVOUT/VIN≦50%)
1A(VIN<6VandVOUT/VIN≦40%)
工作效率:90%(VIN=12V,VOUT=5V,IOUT=200mA)
頻率范圍:1.2MHz
最高占空比:80%
帶軟啟動:
內部設置1.5ms
外部設置:適用于外接RC任意地設置
控制方法:PWM控制
短路保護:
電流限制(積分閂鎖方式)
超溫關閉
短路保護
UVLO:4.15V,5.65V,7.65V
輸出電容:陶瓷電容
溫度范圍:-40℃~+85℃
適應環保規定:與EURoHS規格對應、無鉛
型號 | UVLO解除電壓 | 工作頻率 | 封裝 |
XC9246B42CER-G | 4.15V | 1.2MHz | USP-6C |
XC9246B42CMR-G | 4.15V | 1.2MHz | SOT-26W |
XC9246B65CER-G | 5.65V | 1.2MHz | USP-6C |
XC9246B65CMR-G | 5.65V | 1.2MHz | SOT-26W |
XC9246B75CER-G | 7.65V | 1.2MHz | USP-6C |
XC9246B75CMR-G | 7.65V | 1.2MHz | SOT-26W |
